氣動衛生級調節閥 | ZJST

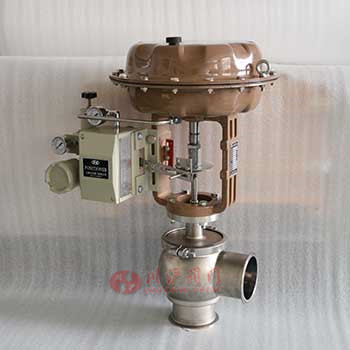

氣動衛生級調節閥圖片

氣動衛生級調節閥 產品說明
氣動衛生調節閥是由氣動波薄膜執行機構和衛生級調節閥組成,適用于各種壓力、溫度、流量等物理量調節,如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。氣動衛生調節閥具有結構緊湊、裝拆方便、調節精度高等優點,尤其是在壓降損失小、流量大、可調范圍廣、流量精度高,完全符合IEC534-1-1978標準。氣動衛生級調節閥泄漏量符合ANSIB16.104標準,氣動衛生調節閥配用不同的多彈簧執行機構,輸出力大。氣動衛生調節閥角型設計確保閥門自排放,標準電子拋光,光滑表面確保清潔,無介質積存區域,不會產生潛在的污染??焖俨鹧b閥體和閥帽,使閥門打開和維修快捷容易,使過程停機時間縮短。

氣動衛生級調節閥 技術參數
公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100
閥座直徑 dN(mm) 15 20 25 32 40 50 65 80 100
額定流量系數KV 線性 5.2 6.3 6.9 11.2 17.6 27.5 44.7 69.3 110
等百分 4.8 5.6 6.3 10.5 16 25 40.5 63.6 100
額定行程 10 16 25 40
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34
公稱壓力 卡箍式、螺紋式、法蘭式(無特殊要求按卡箍式連接為準)
閥蓋形式 標準型-17~+230℃、高溫型+230~+450℃
壓蓋型式 螺栓壓緊式
密封填料 三元乙丙橡膠、聚四氟乙烯
閥芯形式 單座柱塞型閥芯
流量特性 線性、等百分比
氣動衛生級調節閥 零部件參數
閥體 304 314 316 316L
閥蓋 304 314 316 316L
墊片 聚四氟乙烯(PTFE)
閥內件 304 314 316 316L
卡箍 304 314 316 316L
填料 V型聚四氟乙烯(PTFE)
氣動衛生級調節閥 性能參數
項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% 2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1
氣動衛生級調節閥 連接管標準和尺寸
ISO2037(SMS) DIN11850 3A ASME-BPE/BS4825
系列1 系列2
Size OD t Size OD OD t Size OD t Size OD t
10 12 13 1.5 1/2" 12.7 1.65 1/2" 12.7 1.65
15 18 19 1.5
20 22 23 1.5 3/4" 19.05 1.65 3/4" 19.05 1.65
25 25 1.2 25 28 29 1.5 1" 25.4 1.65 1" 25.4 1.65
32 34 35 1.5
38 38 1.2 1.5 1-1/2" 38.1 1.65 1-1/2" 38.1 1.65
40 1.2 40 42 43 1.5
50 51 1.2 50 52 53 1.5 2" 50.8 1.65 2" 50.8 1.65
2-1/2" 63.5 1.65 2-1/2" 63.5 1.65
65 63.5 1.6 65 70 70 2
75 76.1 1.6 3" 76.2 1.65 3" 76.2 1.65
80 85 85 2
100 101.6 2 100 104 104 2 4" 101.6 2.11 4" 101.6 2.11
125 129 129 2
150 154 154 2 6" 152.4 2.77 6" 152.4 2.77

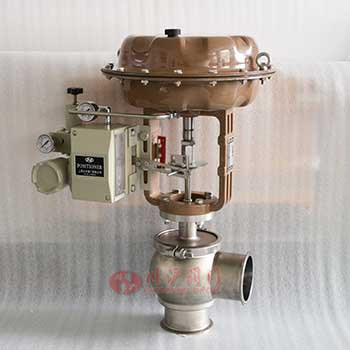

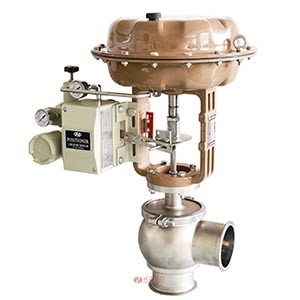

氣動衛生級調節閥 圖片

氣動衛生級調節閥圖片 氣動衛生級調節閥圖片
